油性环氧地坪漆质量好坏与施工步骤

　　众所周知，市面上的环氧地坪材料众多，且质量层次不齐，导致客户在购买选择时成了一大难题，因其担心购买贵的会吃亏，便宜的质量不好，会上当，其实还是有辨别方法的，比如从温度、起泡等方面。油性环氧地坪漆的施工也是很简单的，首先对地面进行处理，其次封闭涂料、刮料,最后涂刷即可，下面小编为大家详细介绍。

油性环氧地坪漆质量好坏

　　1、环境温度为25℃时，施工后2－３天应达到实干，即硬度达到完成固化的８0％左右。

　　2、表面不能出现发粘现象。

　　３、气泡：平涂型、砂浆型无气泡，自流平允许1个小气泡／10平方米。

　　４、流平性好，无镘刀痕，大面积接口处基本平整；

　　5、无浮色发花，颜色均匀一致，大面积接口处允许有极不明显的色差。

　　６、无粗杂质，但允许有空气中的浮尘 掉落在造成的极小缺陷。

　　7、地坪表面应平整平滑，光泽度应达到设计要求（高光泽≥９0、有光≥70、半光50～70），平涂型为有光、水性为半光～无光。

　　８、桔皮、砂浆防滑面效果应很明显。

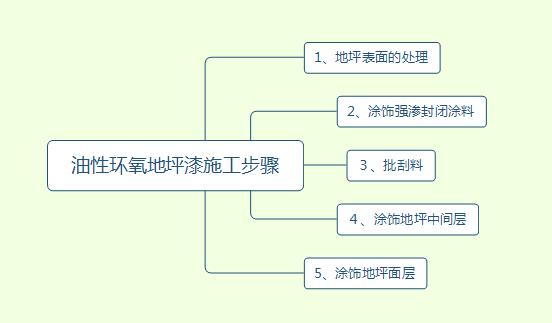

油性环氧地坪漆施工步骤

　　1、地坪表面的处理

　　（1）新竣工的工业地坪必须经过一定的养护后方可施工，约2８天。

　　（2）清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。

　　（３）彻底清除表面的油污，用克油王清洗剂处理。

　　（４）清除积水，并使潮处彻底干燥。

　　（5）表面的清洁需用无尘清扫机及大型吸尘器来完成。

　　（６）平整的表面允许空隙为2～2.5ｍｍ，含水量在６％以下，ＰＨ值６～８。

　　（7）地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。

　　（８）对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。

　　2、涂饰强渗封闭涂料

　　（1）在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料1道。

　　（2）环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。

　　（３）局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。

　　３、批刮料

　　在实干（25℃，约４小时）以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。

　　（1）用70～1４0目的石英砂和无溶剂环氧批刮料，作为第1道腻子，要充分搅拌均匀，刮平。此道主要用于增强地面的耐磨及抗压性能。

　　（2）用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。

　　（３）用200～700目的石英砂和无溶剂环氧批刮料，作为第2道腻子，要充分搅拌均匀要用于增强地面的耐磨及平整度。

　　（４）用砂袋式无尘滚动磨机打磨第３道腻子，并吸尘清洁。

　　（5）两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。

　　（６）石英砂使用的目数由现场工程师根据地面具体情况而确定。

　　４、涂饰地坪中间层

　　在打磨、清洁后的腻子表面上（20℃，2４小时）涂饰中间层。

　　（1）涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳。 （喷涂压力为20～25Ｍｐａ）。

　　（2）此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便面层施工找平。

　　（３）此遍还方便甲方对设备安装等的安排。

　　5、涂饰地坪面层

　　（1）在中间层实干（20℃，7天）后，进行环氧无溶剂地坪面层涂装，涂装方法用批刮和高压无空气喷涂，但以高压无空气喷涂为宜。

　　（2）涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。

　　（３）如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮料找平、打磨，并吸尘、清洁。

　　（４）面层喷涂后，如存在气泡现象应用消泡滚筒，在地坪上来回滚动，最后让其自行流平即可。

　　上面就是对“油性环氧地坪漆质量好坏与施工步骤”的相关性介绍，如果大家还对其存在疑问的欢迎联系我们！
